示意框圖

本產品為我司自主研發的第二代醫療數字高清內窺鏡攝像系統,可媲美國外一流品牌的FHD的圖像效果。自主研發的數字視頻傳輸技術CMDI和國際領先的影像編碼技術H265,最高幀率高達1080P60幀,真正的零延時。主機控制板(CCU)內置高清屏驅動,可直接接高清數字LCD液晶屏,實現帶屏內窺鏡一體機。本套系統支持SD卡或USB 高清視頻錄像存儲、拍照、備份等功能。獨特的功能,客戶可自主色彩校正,場景保存,畫面偏移,LOGO設置,冷光源遠程控制,時鐘顯示,升級服務等功能。本系統預留有網口(或WIFI),通過網絡在手機和電腦上觀看內窺鏡手術視頻,甚至打印和管理病例。將手術內窺鏡系統真正的網 絡化、信息化、一體化。
12Bit色彩深度 更優越的色彩層次
ZR2系統色彩深度采用12bit,色彩更豐富真實。支持 3D-LUT 色彩調節,色彩顯示能力至少超過DCI-P3色域的90%同時搭配了SONY新一代200W像素COMS傳感器。

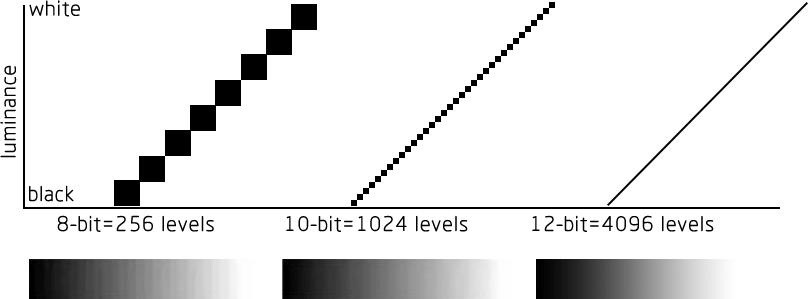

8-bit vs.10 bit vs.12-bit

手術圖像增強功能
動態對比度增強

色差校正(CAC)

血管增強

智能曝光調整

實現原理
通過網絡端口,連接到LAN/WLAN,連接到無線路由器,使用ZSTEK開發的配套的客戶端軟件APP,實時預覽手術視頻、管理和打印病歷報告、遠程錄像拍照、控制主機。

ZR2整機前面板產品化解決方案

7寸液晶屏驅動板
NO. | 接口名稱 | 功能說明 |
① | Keg IF | 該接口可連接KB0按鍵板,擴展按鍵 |
② | LVDS? | 連接7'液晶屏LVDS接口 |
③ | TP | 連接電容觸摸屏控制信號線 |
④ | eDP | 連接液晶屏eDP接口 |
⑤ | CVBS | CVBS信號輸出接口 |
⑥ | LVDS?In | 連接主板LVDS輸出過來的視頻信號 |
⑦ | +12V In | 連接12V電源輸入 |
⑧ | LCD | 連接主板LCD控制信號 |
⑨ | COMs | 連接主板串口通信信號 |

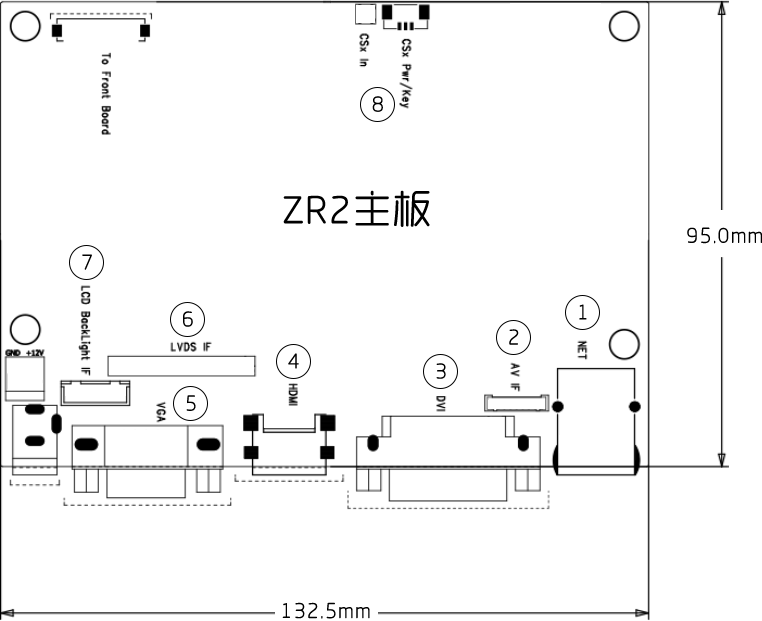

ZR2硬件參數

序號 | 名稱 | 說明 |
1 | NET | RJ45,100/1000M自適應 |
2 | AV?IF | 960H/D1 |
3 | DVI | 1ch?24+5或24+1(1920*1080P) |
4 | HDMI?? | 1ch?HDMI?1.3(1920*1080P) |
5 | VGA | 1920*1080P |
6 | LVDS | 2ch?8位,≤1920*1080P60 |
7 | MMCX | 1ch?50ohm/ch |
功能特性 | 說明 |
軟件功能 | 白平衡,凍結,增益,降噪,邊緣增強,場景保存,消除網絡,圖像偏移等等 |
前屏 | +ESO,可以接7寸的屏 |
錄像 | H.265,格式MP4 |
拍照 | 像素200萬,格式JPG |
手機APP端 | 支持Android 4.3以上,IOS11以上 |
電腦PC端 | 實時預覽,錄制,編輯,打印報告 |
主板尺寸 | 132.5*95mm |
DOCUMENT DOWNLOAD
文檔下載
ZR2 1080全高清醫療視頻影像系統
